引言：
隔膜泵，是一種新型輸送機械，是目前國內最新穎的一種泵類，采用壓縮空氣為動力源。對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。隔膜泵已經在石油、化工、有色金屬食品、電子、陶瓷、紡織等行業應用，安裝在各種特殊場合，用來抽取各種常規泵不能抽吸的介質。QD6000變頻器作為一種工業控制設備在隔膜泵上有著廣泛的應用。
奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6000是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。MODBUS 接口是QD6000的標準配置，無需選件。通過MODBUS可以將QD6000 連接到更高層的自動化系統。
方案優勢：
低頻運行和加速過程中提供250%的電動額定電流，滿足隔膜泵運行的要求；
具有優異的速度控制精度，控制精度在0.2%，實現精準的速度控制;
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
良好的EMC電磁兼容性，適應各種復雜環境；
具有良好的過載能力及環境適應能力，運行可靠性高；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。
系統簡介：
在氧化鋁生產系統中,將合格的原礦漿通過隔膜泵送至高壓溶出器，通過一臺QD6000 75KW變頻器驅動55KW隔膜泵，通過將礦漿電磁流量計輸出的4～20mA反饋信號送到變頻器的PI調節器的反饋端口上實現閉環控制，使礦漿的流量在給定范圍內變化，保證氧化鋁的溶出率為最高。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-75RG-T4 | 輸出電流：150A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 55KW隔膜泵 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 電磁流量計 |
| 輸出功率：75KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

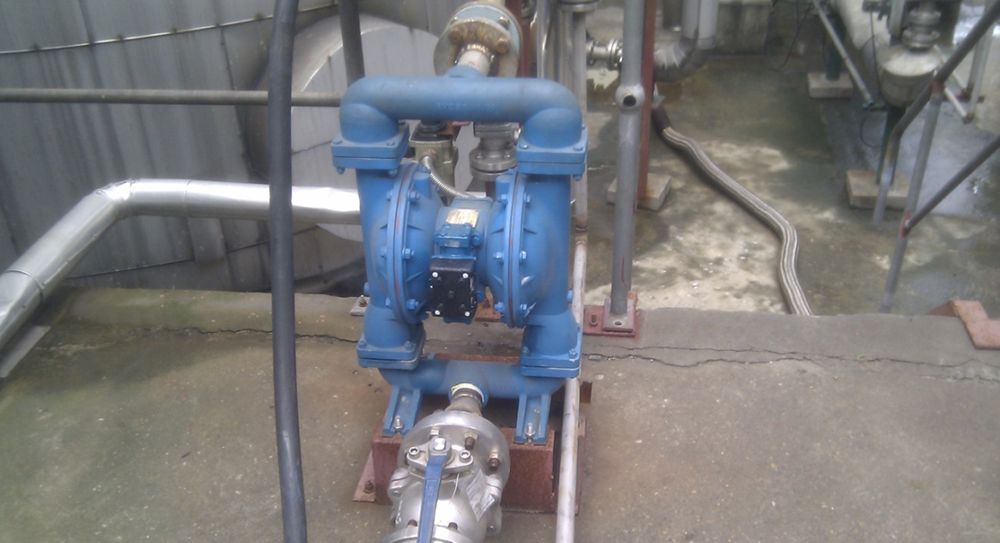

根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器在隔模泵上已經連續無故障運行了三年有余，實踐證明，QD6000變頻器無論是在質量上還是在性能上都表現極佳，并且在調速過程中有節能效果，給用戶帶來了實實在在的效益，在用戶中樹立了很好的口碑。
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
運行可靠平穩，控制靈活方便，控制準確，精度高；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
經濟效益顯著，降低了單位產品的成本。
客戶收益：
充分保證了隔膜泵準確送料，大大優化了生產指標，提高了礦漿中的氧化鋁溶出率和設備產能，取得了巨大的經濟效益；
變頻器全面的保護功能，最大限度保障生產連續性；
設備技術水平的提高和優化，使得設備維護工作量和維護費用都大大降低；
經濟效益顯著，降低了單位產品的成本，產生了較好的社會經濟效益。
