引言：
旋切機是生產膠合板的主要設備之一，分為有卡旋切機切機和無卡旋切機，隨著科技的進步數字伺服控制技術也運用到旋切機機生產中，采用無卡圓木旋切機對剩余木芯進行再次旋切，使原材料得到了充分利用。上海奇電自主研發出一套適用于目前市場上各種類型旋切機的系統，經過在山東、河北、廣西、江西等地的實際運用，解決了很多機械廠家對于旋切設備數控化、自動化的要求。

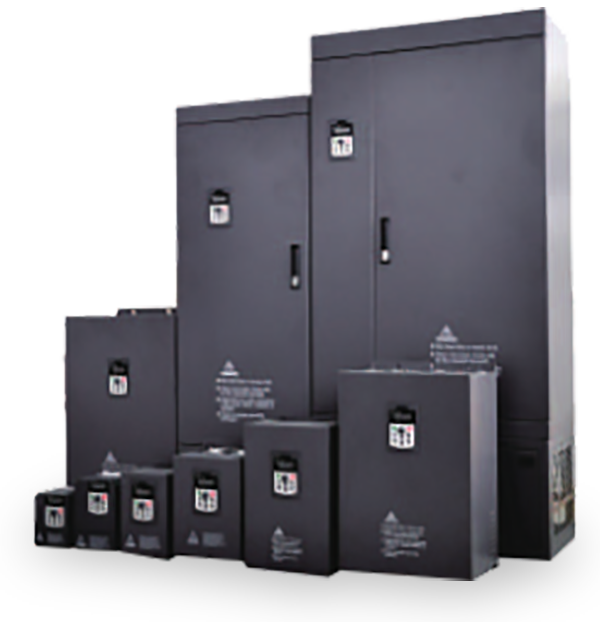

奇電變頻器QD220的特點：
QD220是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD220是壁掛式變頻器，功率范圍3KW-15KW，進線電壓為380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制和閉環矢量控制。
方案優勢：
具有優異的低頻轉矩特性,0.5Hz 180% 的額定轉矩；
對于復雜的旋切的對象，具有足夠的啟動轉矩，確保電機在低速重切削時有強勁切削力并且出力均勻；
具有優異的速度控制精度，控制精度在0.2%，實現精準的速度控制，保證旋切的平穩及高速停刀再啟動工作，媲美國外進口變頻器；
轉矩響應只需要20ms,實現快速響應，整體運行狀態更平穩；
良好的過載能力及環境適應能力，運行可靠性高；
優越的AVR功能，超強電網適應性，在電壓波動的情況下保持輸出力矩恒定，在額定電壓的60℅以上都可以滿足旋切的正常運轉；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。

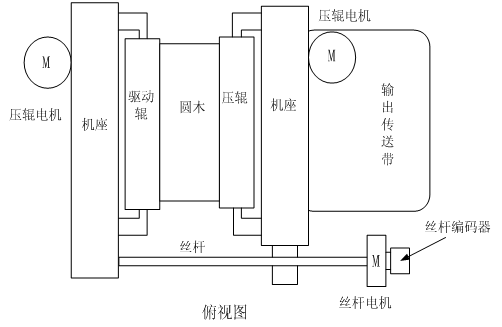

系統簡介：
在本系統中，通過QD220變頻器驅動旋切機，控制系統接線簡單，無需外部控制器，所有功能功能通過變頻器內置來實現，整個系統經濟可靠。使用旋轉編碼器作為測距傳感器，可將測量精度提高到0.01mm；使用旋轉編碼器測量輥?zhàn)訉?shí)際轉速，可避免由于電網電壓不穩對旋切厚度造成的誤差。
技術參數
現場使用情況：
根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD220變頻器的旋切機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
旋切機械工藝參數在線設定，切削厚度連續可調，滿足不同市場需求
速度控制精度高，生產產品的更符合要求。
客戶收益：
旋切厚度均勻，表面光滑，達到工藝要求；
變頻器全面的保護功能，在電網波動時也能保證生產，最大限度保障生產連續性；
提高生產效率和木材的利用率，保護環境同時節約生產成本。
